소프트웨어 설계
핵심025
다이어그램(Diagram)
출제 빈도
13회
원본 11쪽
다이어그램은 사물과 관계를 도형으로 표현한 것이다.
여러 관점에서 시스템을 가시화한 뷰(View)를 제공함으로써 의사소통에 도움을 준다.
정적 모델링에서는 주로 구조적 다이어그램을 사용하고 동적 모델링에서는 주로 행위 다이어그램을 사용 한다.
• 구조적(Structural) 다이어그램의 종류
• 행위(Behavioral) 다이어그램의 종류

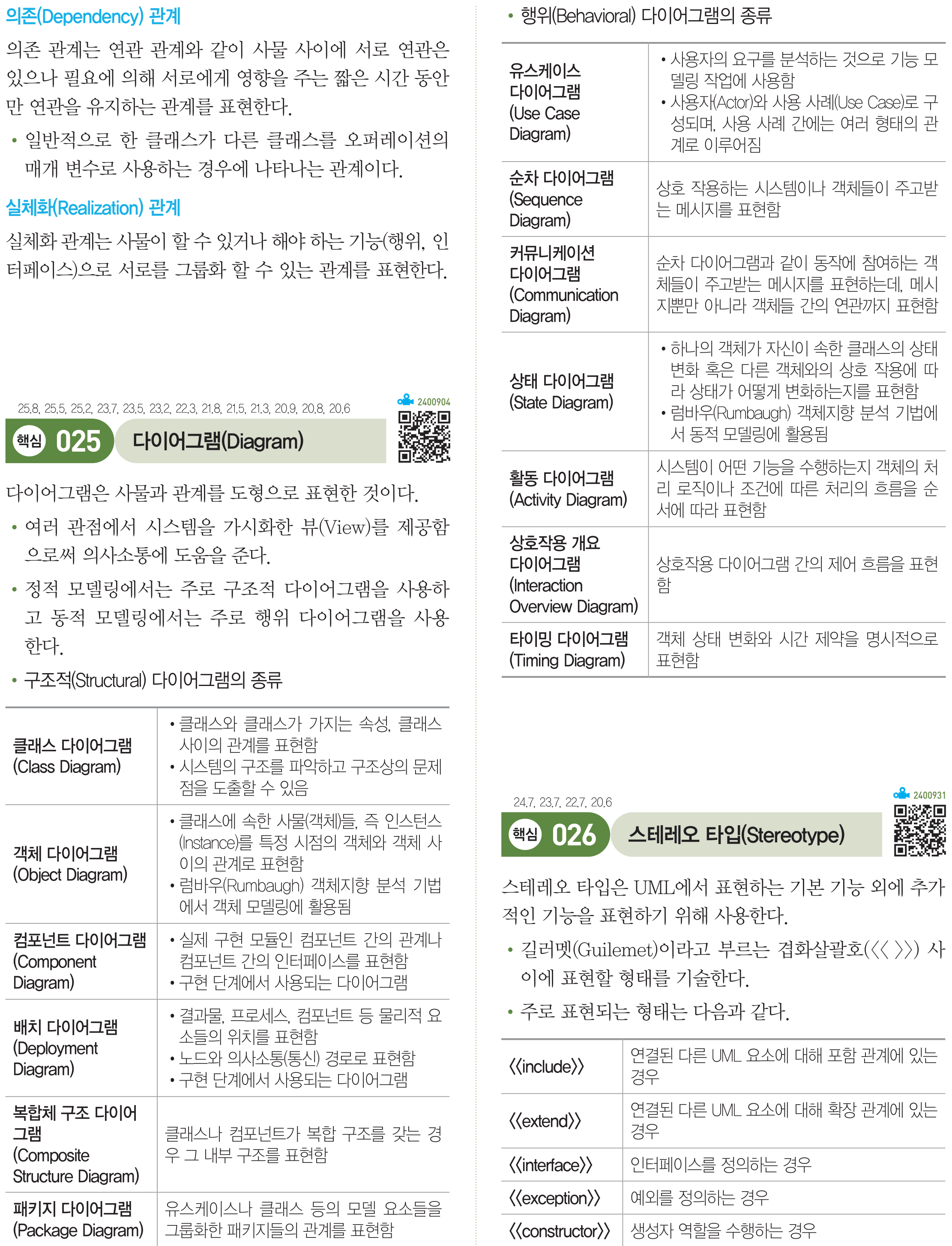

원본 추출 이미지(검수용·회차 숫자 원문 포함)
