소프트웨어 설계
핵심029
순차(Sequence) 다이어그램
출제 빈도
6회
원본 12쪽
순차 다이어그램은 시스템이나 객체들이 메시지를 주고받으며 시간의 흐름에 따라 상호 작용하는 과정을 액터, 객체, 메시지 등의 요소를 사용하여 그림으로 표현한 것이다. 순차 다이어그램의 구성 요소순차 다이어그램은 액터, 객체, 생명선, 실행, 메시지 등으로 구성된다.

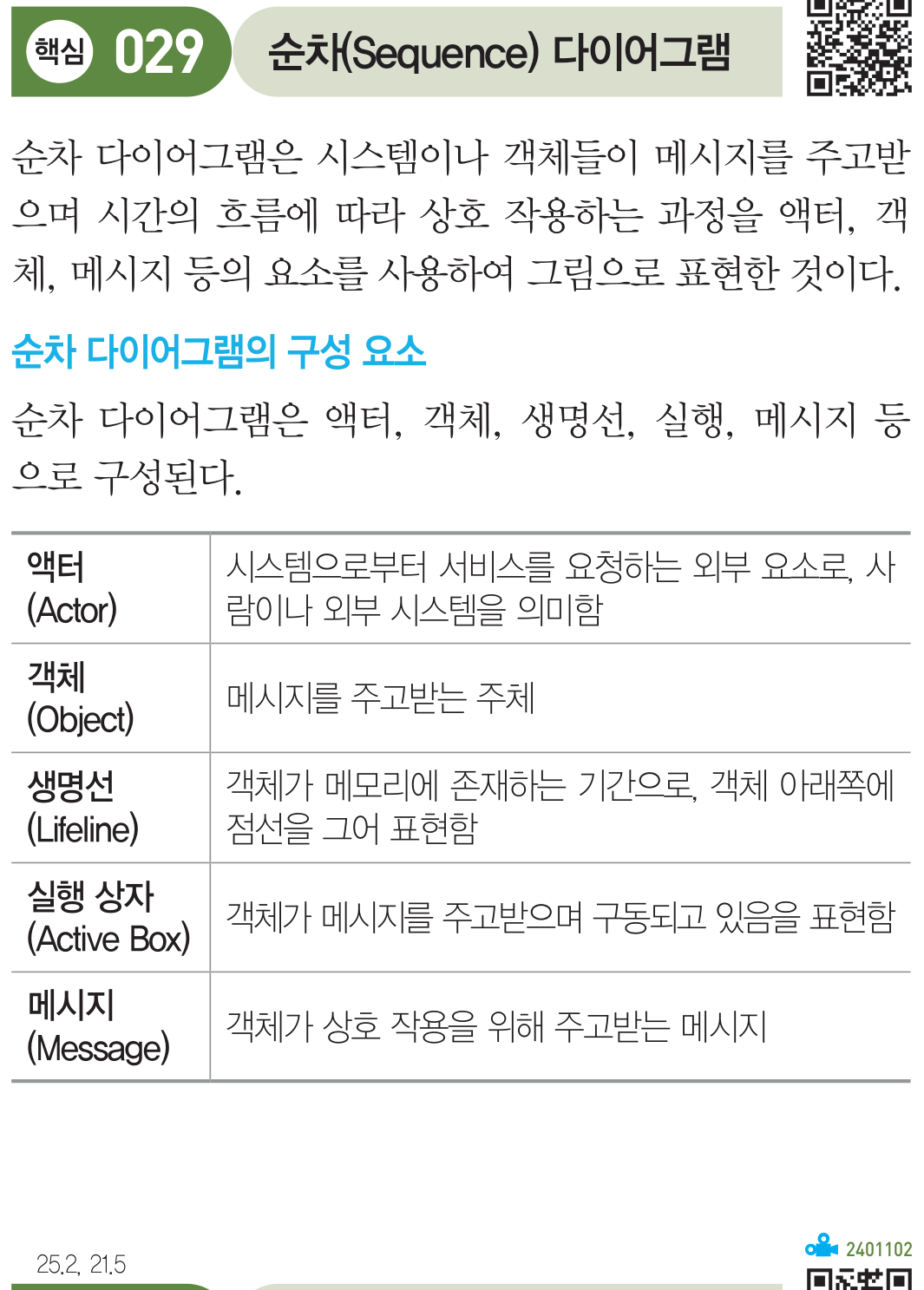

원본 추출 이미지(검수용·회차 숫자 원문 포함)
