소프트웨어 설계
핵심058
N-S 차트(Nassi- Schneiderman Chart)
출제 빈도
4회
원본 20쪽
N-S 차트는 논리의 기술에 중점을 둔 도형을 이용한 표현 방법으로 박스 다이어그램, Chapin Chart라고도 한다.
연속, 선택 및 다중 선택, 반복 등의 제어 논리 구조를 표현한다.
GOTO나 화살표를 사용하지 않는다.
조건이 복합되어 있는 곳의 처리를 시각적으로 명확히 식별하는 데 적합하다.
선택과 반복 구조를 시각적으로 표현한다.
이해하기 쉽고, 코드 변환이 용이하다.
읽기는 쉽지만 작성하기가 어려우며, 임의로 제어를 전이하는 것이 불가능하다.
총체적인 구조 표현과 인터페이스를 나타내기가 어렵다.
단일 입구와 단일 출구로 표현한다.

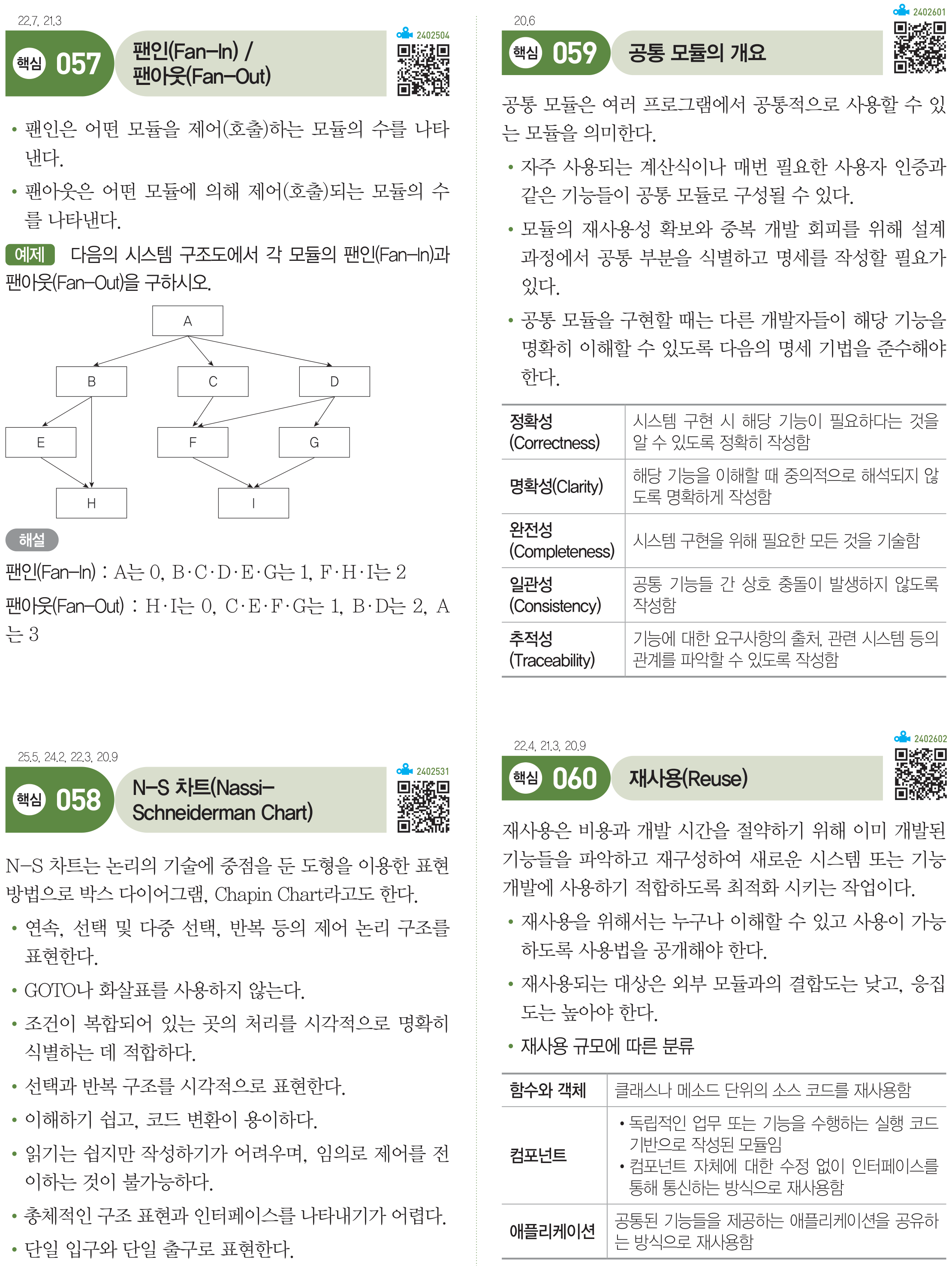

원본 추출 이미지(검수용·회차 숫자 원문 포함)
