소프트웨어 설계
핵심027
유스케이스(Use Case) 다이어그램
출제 빈도
7회
원본 12쪽
유스케이스 다이어그램은 개발될 시스템과 관련된 외부 요소들, 즉 사용자와 다른 외부 시스템들이 개발될 시스템을 이용해 수행할 수 있는 기능을 사용자의 관점(View) 에서 표현한 것이다. 유스케이스 다이어그램의 구성 요소유스케이스 다이어그램은 시스템, 액터, 유스케이스, 관계로 구성된다.
※ 유스케이스 확장 관계 : 유스케이스가 특정 조건에 부합되어 유스케이스의 기능이 확장될 때 원래의 유스케이스와 확장된 유스케이스와의 관계임

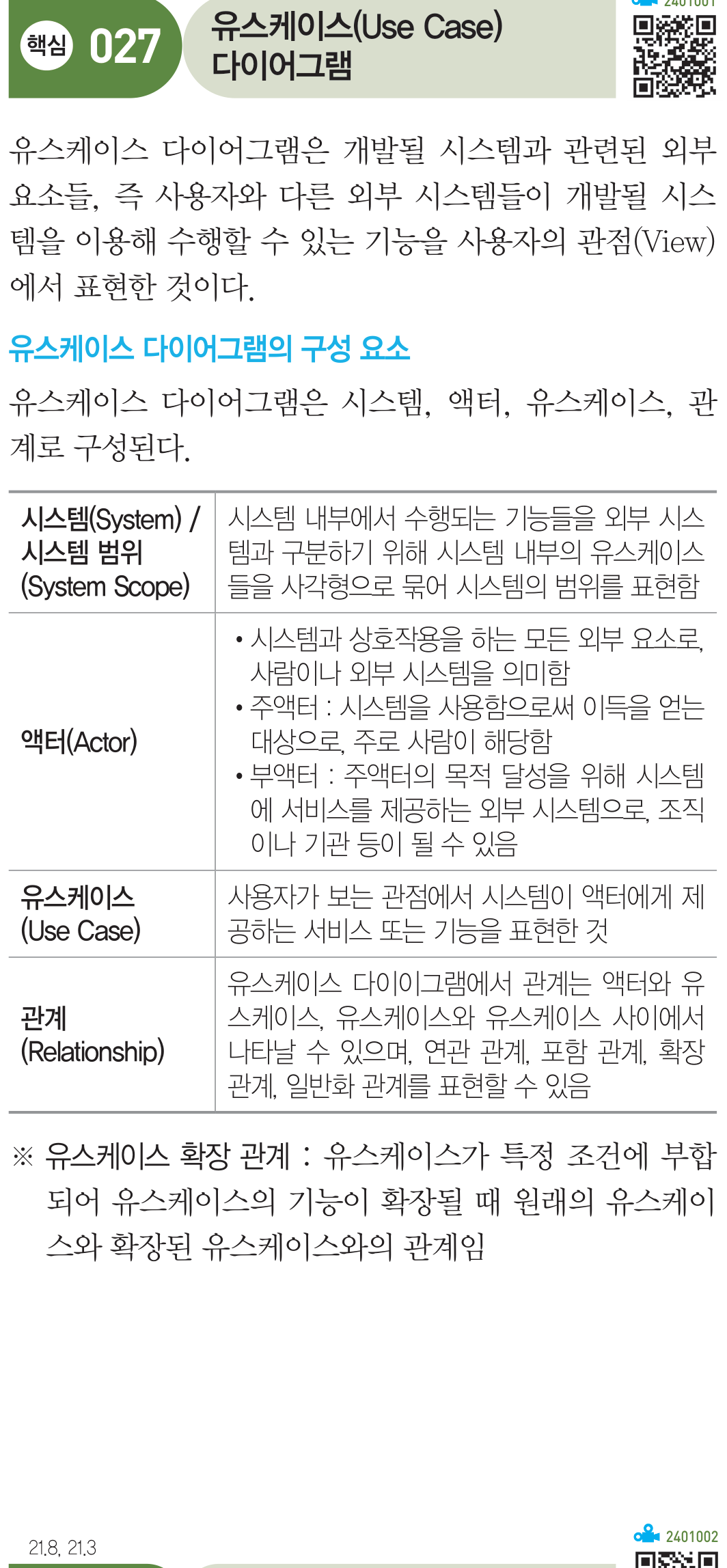

원본 추출 이미지(검수용·회차 숫자 원문 포함)
